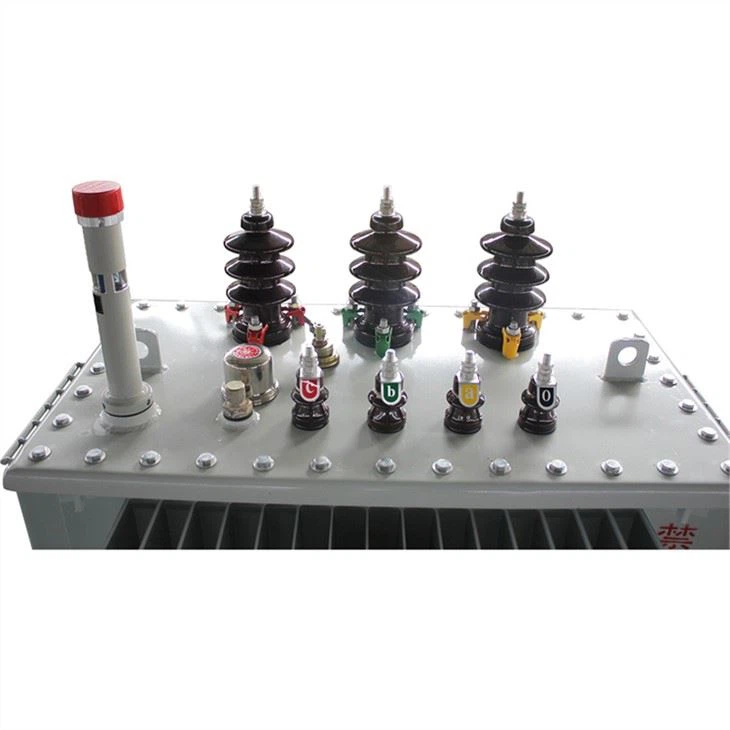

Inomhusoljetyp Elektrisk transformator

2-ÅRS GARANTI

Vår försäljningschef Grace med 10-årig erfarenhet som exportör av distributionstransformatorer

Hjälper dig att göra tekniska lösningar och leveranslösningar

Kontakta nåd nu!

Oljenedsänkta transformatorer är en viktig komponent i det elektriska distributionssystemet, eftersom de används för att överföra elektrisk energi från en krets till en annan med hjälp av elektromagnetisk induktion. Dessa transformatorer har en unik struktur som gör att de kan arbeta effektivt och tillförlitligt, även under extrema driftsförhållanden.

Strukturen hos en oljenedsänkt transformator består huvudsakligen av en kärna, lindning, isoleringsmaterial och en oljetank.

Kärnan är gjord av högkvalitativa magnetiska stålplåtar som staplas ihop för att bilda en kolonn som sedan placeras inuti oljetanken.

Lindningen består av en koppartråd med hög ledningsförmåga som lindas runt kärnan och skapar ett magnetfält. Lindningen är sorterad i två kategorier – primärlindning och sekundärlindning. Primärlindningen är ingången och sekundärlindningen är utgången.

Isoleringsmaterial används för att separera lindningarna och kärndelarna, vilket förhindrar elektriskt genombrott. Dessa material ska kunna hantera den värme som genereras under transformatorns drift och ska ha goda elektriska och mekaniska egenskaper.

Oljetanken innehåller transformatoroljan, som används som kylvätska och isolator. Oljan hjälper till att reglera transformatorns temperatur genom att avleda värmen som genereras under transformatorns drift. Den fungerar också som en dielektrisk isolator som förhindrar elektriskt genombrott i transformatorn.

Konservatortanken används för att kontrollera oljenivån och för att ta emot expansionen av oljan på grund av termiska effekter.

Oljetemperaturmätaren används för att mäta temperaturen på transformatoroljan, vilket hjälper till att bestämma transformatorns drifttillstånd.

 Tabell 1: 6kV, 10kV och 30kVA-2500kVA krafttransformator med kopplingsväxlare

Teknisk parameter för S11-serien 20kV krafttransformator med lindningskopplare

Teknisk parameter för S11-serien 35kV krafttransformator med avstängd lindningskopplare

TIANWEI anser att kvalitet innebär absolut överensstämmelse och överensstämmelse med kundens krav och internationella standarder.

Därför har TIANWEI utrustat sitt testlabb med den modernaste testutrustningen och instrumenteringsutrustningen för att säkerställa överensstämmelse med högsta kvalitet och säkerhet, där varje transformator som produceras av TIANWEI testas enligt IEC-standarder.

Rutinmässiga tester

1- Mätning av lindningsmotstånd

2- Mätning av spänningsförhållande och fasförskjutning

3- Mätning av kortslutningsimpedans och belastningsförluster

4- Mätning av tomgångsförluster och ström

5- Dielektriska rutintest

(separat växelspänningsmotståndstest och kortvarigt inducerat överspänningsmotståndstest)

6- Mätning av isolationsresistans

Typprov

1- Temperaturstegringstest enligt IEC 60076-2

2- Ljusimpulstest enligt IEC 60076-3

Särskilda tester

1- Kortslutningsmotståndstest (enligt IEC 60076-5)

2- Mätning av nollsekvensimpedans(er) på trefastransformatorer

3- Bestämning av ljudnivåer (enligt IEC 60076-10)

4- Mätning av tomgångsströmmens övertoner

Vår fabrik täcker en yta på 33 300 kvadratmeter, med en total konstruktionsyta på 6 100 kvadratmeter. Det finns för närvarande 260 anställda, inklusive 18 tekniker som har varit engagerade i forskning och utveckling av transformatorprodukter i många år, och 8 högkvalitativa företagschefer. Med expansionen av produktionsskala och ökningen av produktvarianter har det nu utvecklats till ett högteknologiskt innovativt företag med en årlig produktionskapacitet på mer än 1000MVA, som integrerar design, produktion och försäljning av torrtypstransformatorer av öppen typ, epoxi hartsgjutna transformatorer av torr typ, transformatorer av amorfa legeringar och speciella transformatorer.
