Krafttransformator
Zelect: Din professionella krafttransformatortillverkare!
Baoding Zhongyi Electric Corporation. Här kallas "Zelect", beläget i Baoding City, Hebei -provinsen, Kina. Grundades 2008 och är ett av de "högteknologiska företagen", som producerar och säljer krafttransformator, hög och lågspänningsomkopplare och prefabricerade transformatorstationer.
24 timmar onlinetjänst
Avancerad utrustning
Professionell team
One-stop-lösning
24 timmar onlinetjänst
Din förfrågan kommer att besvaras inom 24 timmar. Vi tillhandahåller också anpassad service och den perfekta kraftlösningen för att uppfylla dina krav.
avancerad utrustning
Vi har många mycket avancerade och komplett produktionsutrustning för att säkerställa den utmärkta kvaliteten på våra produkter
professionell team
Det finns för närvarande 260 anställda, inklusive 18 tekniker som har varit engagerade i forskning och utveckling av transformatorprodukter i många år och 8 högkvalitativa företagschefer.
global sjöfart
Vårt försäljningsnätverk är uppdelat till fem huvudregioner: Amerika, Sydostasien, Väst- och Sydasien, Europa och Afrika, den ryska marknaden.

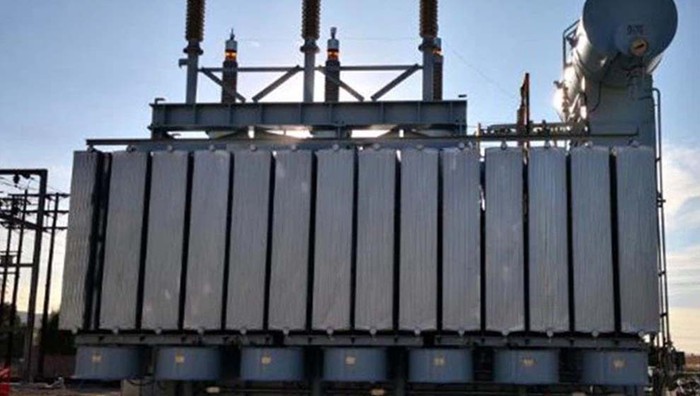

En krafttransformator definieras som en transformator som arbetar med höga spänningar och strömmar i kraftsystemnätverket. Det används främst för att öka eller minska spänningsnivån mellan generatoren och distributionskretsarna. En krafttransformator har två eller flera lindningar som är magnetiskt kopplade genom en kärna. En varierande ström i en lindning skapar ett varierande magnetflöde i kärnan, vilket inducerar en varierande spänning i den andra lindningen. Förhållandet mellan spänningarna i den primära och sekundära lindningen beror på antalet varv i varje lindning.
Krafttransformatorer klassificeras som statiska enheter eftersom de inte har några rörliga eller roterande delar. De är också passiva enheter eftersom de inte genererar eller konsumerar elektrisk energi, utan överför bara den från en krets till en annan. Krafttransformatorer kan arbeta med hög effektivitet och tillförlitlighet under långa perioder.
Funktioner i Power Transformer:
Mängden lokala urladdade
Det uppenbara urladdningsbeloppet är mindre än 80 st vid 1,5 gånger den nominella spänningen;
Buller
Produkter från 63MVA och nedan är lägre än 58dB (AN);
Kraftförlust
Förlust utan belastning är 30% lägre än för IEC-standarden;
Pålitlighet
Alla produkter som används är fria från skador eller oljeläckage;
Anpassning
Transformatorer kan anpassas efter dina krav;
Kort leveranstid
Konkurrenskraftiga korta leveranstider.
Vad är fördelarna med krafttransformator?
Energibesparande effekt:
Vår krafttransformator har egenskaperna för låg förlust utan belastning och låg belastningsförlust.
Transformatorkärna:
Järnkärnan antar en flerstegs steg-för-steg varvens gemensamma process, och lamineringen är en 45 graders sned söm utan hålbindande struktur. Det minskar inte bara förlusten utan belastning, utan minskar också bruset kraftigt.
Transformatorlindning:
Den höga, medelstora och lågspänningslindningen är alla lindade på högstyrka isolerande cylindrar. Vid lindning används trådspänningsanordningen och den unika klättringsdynan används vid transpositionen, vilket förbättrar den mekaniska styrkan och kortslutningsmotståndet hos lindningen.
Kroppsisolering:
Transformatorns kroppsmontering och lindningssystem är alla slutförda i en helt innesluten konstant temperatur och konstant tryck rena rum, som uppfyller renhetskraven för tillverkning av 500kV -produkter och kroppens konstant temperaturkrav, vilket ytterligare säkerställer kroppens renhet och torrhet. Samtidigt används torkningsutrustning för att torkas för att göra produkten renlighet bättre.
Bränsletank:
Bränsletankstrukturen är klocktyp. Tankväggen är svetsad med vikta plattar förstärkt järn eller plattaförstärkt järn, vilket förbättrar bränsletankens mekaniska styrka. Den tätande delen av bränsletanken bearbetas speciellt, och den övergripande "sandblästrande" behandlingen utförs på tankkroppen för att helt ta bort oxidhuden och bearbeta på ytan av tankkroppen. Den skarpa hörnburr svetssnören producerad i.
Komponenter i krafttransformatorn
1. Korskomponenter
Kärnan stöder lindningen och ger en låg motvilligväg för magnetflödet. Det är gjord av stapling och laminerande tunna stålplåtar. Lakan är isolerade från varandra av en beläggning. För att minska virvelströmförlusterna och hysteresförlusterna är järn- eller stålarken mindre än en millimeter tjock, och deras kolinnehåll upprätthålls nedan 0. 1%. Virvelström reduceras ytterligare genom legering av stålet med kisel. De vertikala sektionerna i kärnan i vilken lindningen bärs kallas lemmarna, medan de horisontella sektionerna i kärnan som kopplar lemmarna kallas åkarna.
2. Bindning i krafttransformatorer
Lindningen består av koppar- eller aluminiumledarspole med ett specifikt antal varv. Koppar är det föredragna materialet eftersom det erbjuder hög elektrisk konduktivitet och hög duktilitet; Dessa egenskaper minskar mängden lindning och gör materialet lättare att linda runt kärnan.
En transformator består av minst två lindningar den primära och den sekundära lindningen. Den primära lindningen är lindningen i vilken ingångsspänningen appliceras, medan den sekundära lindningen är lindningen som tar emot utgångsspänningen. Den primära och den sekundära lindningen i en fas av en transformator kan spela som högspänning (HV) lindning eller lågspänning (LV) lindning:
HV -lindning HV -lindningen har ett större antal varv och består av en tunnare ledare än LV -lindningen.
LV -lindning LV -lindningen har ett färre antal varv. Den består av en tjockare ledare än HV -lindningen eftersom en högre ström bärs i LV -lindningen.
3. isolerande material
Isolerande material används för att isolera lindningen från kärnan, den primära och den sekundära lindningen och varje vridning av lindningen. Dessa material skyddar transformatorn från skador. Transformatorisolatorer bör ha hög dielektrisk styrka, goda mekaniska egenskaper och tål höga temperaturer.
Papper och pressbräda kan användas som en isolator (dvs. torrtyptransformatorer); De har emellertid begränsade serviceliv och kräver ofta ersättning eftersom dessa material kan försämras. Därför är transformatoroljor vanligare jämfört med fasta isoleringsmaterial. De tillhandahåller förbättrad isolering mellan ledande delar, fungerar som en kylvätska för spolen och slingrande montering och har feldetekteringsfunktioner. Kolväte-mineraloljor som består av aromater, paraffin, naftalen och ole-linor används som transformatoroljor. Oljeförorening måste förhindras att bevara oljens dielektriska egenskaper och isolerande funktioner
4.Tryck på Växlare
TAP -växlare är enheter som reglerar transformatorns utgångsspänning eftersom den svarar i enlighet med den olika ingångsspänningen och belastningen genom att justera antalet varv i en lindning. Denna justering ändrar därför svängförhållandet. Under avlastningsförhållandena ökar utgångsspänningen, medan under laddade förhållanden minskar utspänningen. TAP -växlare är vanligtvis anslutna i HV -lindningen för att göra finspänningsregler och minimera kärnförlusterna för transformatorn. Strömmen är också lägre i HV -lindningen, vilket minimerar risken för att gnista och antända transformatoroljan.
Det finns två typer av kranväxlare. On-Load kranväxlare är utformade för att knacka på spänningen utan att störa strömflödet till lasten. Medan Offload Tap Changers kräver koppling av transformatorns belastning innan du fungerar.
5. BUSHINGS I TRANSFORMERS
Bussningar är isolerade hinder som innehåller terminalen som förbinder den nuvarande bärande ledaren från ett elektriskt nätverk till ändarna på transformatorlindningen. Bussningsisoleringen är vanligtvis tillverkad av porslin eller epoxiharts. Bussningarna är monterade över huvudtanken.
6. Transformator tank
Transformartanken (eller huvudtanken) husar och skyddar kärnan, lindningen och andra komponenter från den yttre miljön. Det fungerar som behållaren för transformatoroljan. Den är konstruerad av rullade stålplattor eller aluminiumplåtar.
7. Konservatorkomponent
Konservatorn är en tank som fungerar som reservoaren för transformatoroljan och är belägen ovanför huvudtanken och bussningar. Transformatorolja från konservatorn levereras till huvudoljetanken inuti transformatorn genom en rörledning. Konservatorn har en flexibel urinblåsan som möjliggör expansion och sammandragning av oljan. Det har ett tillräckligt utrymme för att tillåta expansion av oljan under höga omgivningstemperaturer. Konservatorn är ventilerad till atmosfären för att balansera tryckförändringarna under expansionen och sammandragningen av oljan genom att ta in eller frigöra luft.
8. Breather Komponent
Anden levererar fuktfri luft till konservatorn genom att passera luft genom en liten bädd av kiselgel i en cylindrisk behållare. Kiseldioxidgelen fungerar som ett luftfilter som tar bort och styr fuktnivån inuti konservatorn och huvudtanken. Andningen är ansluten med en pipeline till konservatorn.
Fukt kan försämra de isolerande egenskaperna hos transformatoroljan eller kan till och med leda till interna fel. Därför är det nödvändigt att ta bort fukten.
9. Kylsystem
Kylsystemet är en kritisk komponent i transformatorer oavsett det isolerande materialet som används. Kraftförluster som inträffar i transformatorerna är i form av värme som ökar lindningens temperatur och kärnan. Följaktligen kommer också temperaturen på det isolerande materialet att öka. Utan kylsystem kan dessa komponenter skadas eller sönderdelas om de upphettas kontinuerligt. Kylsystemet för transformatorer består av fläktar, radiatorer och kylrör. Värmeöverföringsmekanism sker genom naturlig och/eller tvingad konvektion och strålning.
För transformatorer av torrtyp kan kylning åstadkommas med följande metoder:
1) luft naturligt;2) Luft tvingad.
För oljeupptäckt typtransformatorer kan kylning åstadkommas med följande metoder:
1) Naturlig luft naturlig;2) Naturlig luft tvingad;3) oljepoängt tvingad;4) Naturligt vatten tvingat;5) Olja tvingat vatten tvingat.
10. Explosion Vent
Explosion Vent är ett metalliskt rör med ett membran vid dess fria ände beläget något ovanför konservatortanken. Den frigör gaser, transformatorolja och energi under interna fel för att lindra det överdrivna trycket inuti transformatorn, vilket förhindrar explosionen av transformatorn. Fel höjer transformatorns inre tryck till farliga nivåer. När sådana omständigheter inträffar kommer energi att släppas ut i atmosfären och förstör membranet vid relativt lågt tryck.
11. GAS -relä
Gasreläet är en enhet installerad längs rörledningen som förbinder konservatorn och huvudtanken. Den upptäcker fel i transformatorn genom att avkänna de utsända gaserna för att aktivera resan och larmkretsarna. När resekretsen är aktiverad kommer brytaren att störa det strömflödet till den primära lindningen. Emitterade gaser genereras av värmen som frigörs inducerad av fel.
Vår fabrik
Vår fabrik täcker ett område på 33 300 kvadratmeter, med en total byggarea på 6 100 kvadratmeter. Det finns för närvarande 260 anställda, inklusive 18 tekniker som har varit engagerade i forskning och utveckling av transformatorprodukter i många år och 8 högkvalitativa företagschefer. With the expansion of production scale and the increase of product varieties, it has now developed into a high-tech innovative enterprise that annual production capacity of more than 1000MVA, integrating the design, production and sales of open-type dry-type transformers, epoxy resin cast dry-type transformers, amorphous alloy transformers, and special transformers.
Vårt certifikat
Vårt företag har passerat ISO 9001-2008 International Standard Quality Management System Certification. Alla resultatindikatorer för produkterna har nått relevanta nationella standarder och internationella standarder.
De nedsänkta krafttransformatorerna och torrtyptransformatorerna har godkänt testrapporten från National Supervision and Inspection Center för energibesparande produktkvalitet; Kompletta uppsättningar av lågspänningsomkopplare (GGD2) (GCK) har godkänt testet av Kinas tvångscertifiering (CCC) från State Bureau of Quality and Technical Supervision for Electrical Products; Inomhus AC-utdragstyp Metallklädd Switch-Gear Kyn28A -12 / 1250-31. 5, Fast AC-metall-Evencosed Ring-enhet xGN 15-12 / 1250-31}. 5 och XGN15 Metal-inencosed Switch-Gears har godkänt testet av det nationella kvaliteten Supervision och Inspection Center för High-Volt Electrical.
Vanliga frågor
F: Kan du tillhandahålla ritningar och tekniska data?
F: Har dina produkter exporterats?
F: Kan produkterna tillverkas av kundens krav?
F: VI-STING-fabriken är tillåten eller inte?
F: Letar du efter agent?
F: Hur löser jag utrustningens problem under att använda?
F: Vad används en krafttransformator för?
F: Vad är definitionen av en transformator i el?
F: Var används krafttransformatorer?
F: Vilka är de 5 applikationerna för Transformer?
F: Vilka är komponenterna i 220 kV transformatorstation?
F: Vad är det säkra avståndet för 220kv?
F: Vad är användningen av OLTC i transformator?
F: Vilka är fördelarna med 3 lindande transformator?
F: Vad är trefas tre lindande transformator?
F: Vad är syftet med olja i oljedjupad transformator?
F: Vad händer om en transformator är skadad?
F: Varför misslyckas krafttransformatorer?
F: Vad får en transformator att bränna ut?
F: Vad ska du göra när en transformator brinner?
Vi är kända som en av de mest professionella krafttransformatortillverkarna och leverantörerna i Kina. Var säker på att köpa högkvalitativ krafttransformator till salu här från vår fabrik. Bra service och konkurrenskraftiga priser finns tillgängliga.
