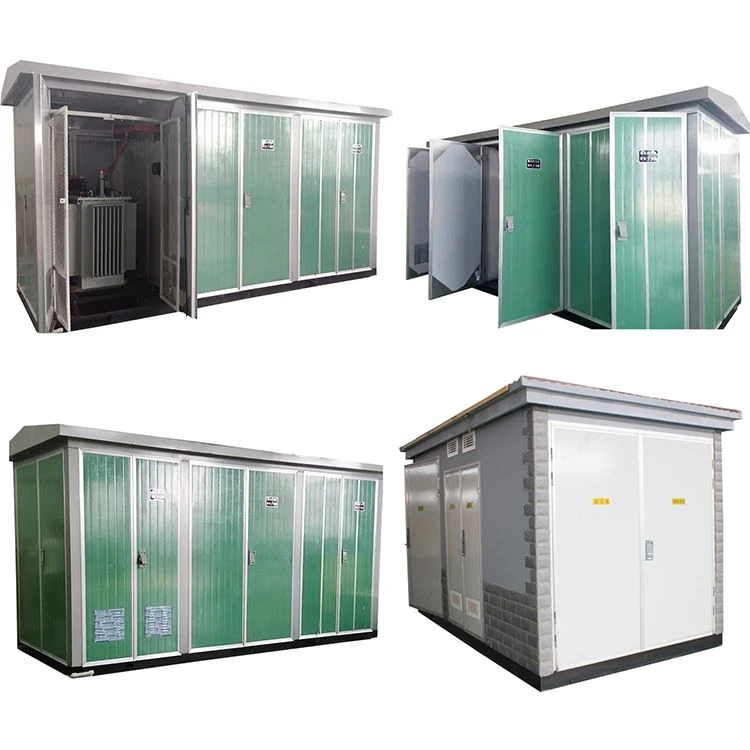

Mobil förpackad transformatorstation för elektrisk distribution

Princip:

Transformatorstation av boxtyp, även känd som prefabricerad transformatorstation. Det är ett högspänningsställverk, distributionstransformator och lågspänningskraftdistributionsenhet, som är prefabricerad inomhus och utomhus kompakt kraftdistributionsutrustning i en fabrik enligt ett visst ledningsschema. Samtidigt är den installerad i en fuktsäker, rostsäker, dammsäker, gnagarsäker, brandsäker, stöldsäker, värmeisolerande, helt sluten, rörlig stålkonstruktionslåda, speciellt lämplig för byggande och återuppbyggnad av stadsnät.

Denna produkt överensstämmer helt med GB/T17467-1998 standarden "Högspänning/lågspänning prefabricerad transformatorstation" och IEC1330-standarden. Den är lämplig för offentlig kraftdistribution i städer, distribution av gatlyktor, industri- och gruvföretag, stadsbyggnader, bostadskvarter, oljefältsterminaler, hotell, parker och byggarbetsplatser, etc. Den kan realisera ringnätverk eller terminalströmförsörjningsläge.

Teknisk parameter:

Märkfrekvens: 50HZ

Märkspänning: HV-sida 12kV, LV-sida 400V

Nominell kapacitet: upp till 1600kVA

Skyddsklass: IP33 eller enligt dina krav

Strukturera:

1. Högspänningsställverk

Högspänningsskåp kan använda SF6-gasisolering, miljöskyddsgasisolering, fasta isoleringsringnätverksskåp och atmosfäriskt tätade luftisoleringsringnätverksskåp. Riktningen för högspänningsskåpets tryckavlastningskanal ska vara mot kabelgraven.

2. transformator

Det rekommenderas att använda energibesparande och miljövänliga, helt slutna, oljenedsänkta transformatorer (kiselstålplåtar / amorfa legeringar) för transformatorformen. De specifika parametrarna bör uppfylla kraven i GB 1094, GB/T 6451 och GB 20052.

Nominell kapacitet 400kVA, 500kVA, 630kVA.

3. Lågspänningskraftdistributionsenhet

Om automationsterminalen är konfigurerad bör det interna utrymmet på boxtransformatorn vara tillräckligt för att installera det oberoende sekundära skåpet på DTU:ns publika enhet.

En ström- och voltmeter bör installeras på inkommande lågspänningsledningssida.

När kapaciteten för huvudskenan på lågspänningssidan är 400kVA, rekommenderas märkströmmen för huvudskenan på lågspänningssidan att vara 800A. När kapaciteten är 500kVA rekommenderas märkströmmen för huvudskenan på lågspänningssidan att vara 1000A. När kapaciteten är 630kVA rekommenderas märkströmmen för huvudskenan på lågspänningssidan att vara 1250A.

Användningsvillkor för förpackade transformatorstationer:

Höjd: Mindre än eller lika med 1000m;

Omgivningstemperatur: -15 grad ~+40 grad ;

Relativ luftfuktighet: dagligt medelvärde Mindre än eller lika med 95 %, månadsmedelvärde Mindre än eller lika med 90 %;

Antivibrationsnivå: horisontell acceleration 0.4m/s, vertikal acceleration 0.15m/s;

Installationsplatsen har ingen allvarlig påverkan, allvarlig förorening och kemisk korrosion, inga ledande damm och explosionsrisker.

När de normala användningsvillkoren inte kan uppfyllas, vänligen rådfråga vårt företag för att lösa problemet.

Transformatorstationsspecifikation
