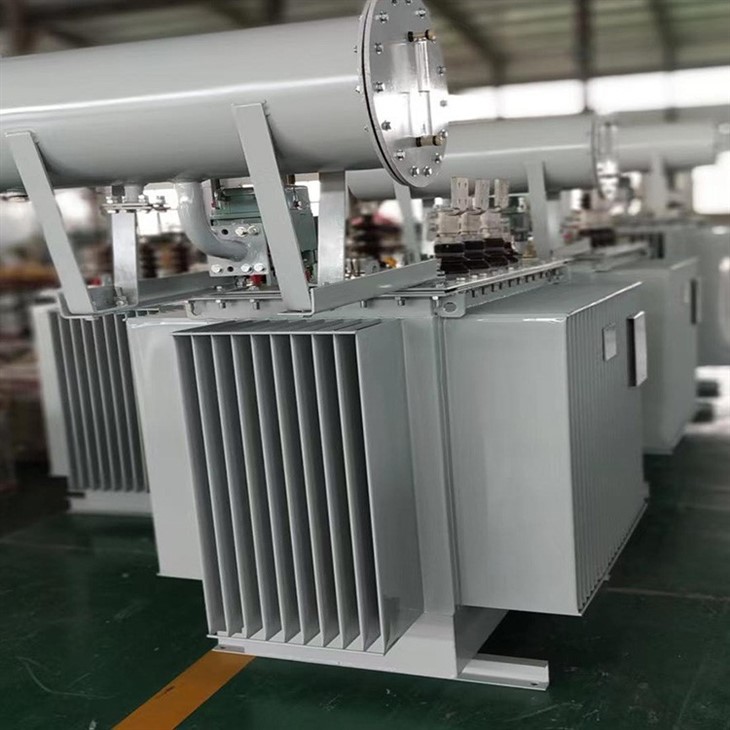

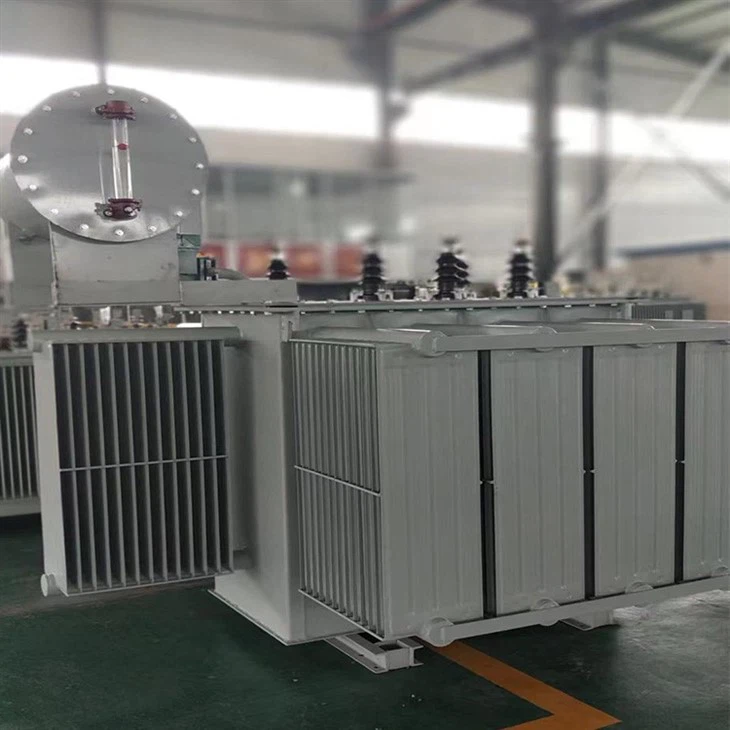

2,5 MVA oljesänkt elektrisk distributionstransformator

2,5 MVA Transformator Specificatipå

S11-2500KVA 2,5 MVA oljenedsänkt elektrisk distributionstransformator är lämplig för underjordiska centrala transformatorstationer i kolgruvor, underjordiska bilgårdar, allmänna luftintagskanaler och huvudluftintagskanaler, där det finns gas men ingen explosionsrisk. Även lämplig för fuktiga miljöer i tunnlar.

Normala miljöförhållanden: höjden överstiger inte 1000m

Omgivningstemperatur upp till plus 40 grader, ner till -25 grad

Särskilda miljöförhållanden för användning: höjden överstiger 1000m

Den relativa luftfuktigheten i den omgivande luften är inte mer än 95 procent (plus 25 grader)

I en miljö utan stark turbulens och vibrationer och lutningen mot vertikalplanet inte överstiger 350 grader

2,5 MVA oljesänkta elektriska distributionstransformatorstandarder

1. JB3995-2006

2.GB1094.1-1996

3.GB1094.2-1996

4.GB1094.3-2003

5.GB1094.5-2003

6.IEC60076

Parametrar för modell för 2,5 MVA oljenedsänkt elektrisk distributionstransformator

Kapaciteten hos S11 oljesänkta transformator är 50KVA-3150KVA, och vår fabrik accepterar anpassning av produkter med högre kapacitet.

Spänningsnivå: 11KV-0.4, vanliga modeller är:

S-50/11, S-80/11, S-100/11, S-125/11, S-160/11, S-200/11

S-250/11, S-315/11, S-400/11, S-500/11, S-600/11 och så vidare.

2,5 MVA Transformator Datablad

Transformatortyp: Trefastransformator

Kapacitet: 2500kVA

Primärspänning: 13 800 volt

Sekundär spänning: 480 volt

Frekvens: 50 / 60 Hz

Strömvärde: HV 104.6A LV 3007.1A

Anslutning: Dyn11

Lindningsmaterial: Koppar

Verkningsgrad: 98,5 procent

Impedans: 5 procent

Kylning: ONAN (Oil Natural Air Natural)

Oljekapacitet: 1300 L

Vikt: 5700 kg

Mått: 3100*1900*1800mm

Krankopplare: Avlastad lindningskopplare med 5 lägeskranar

Standarder: IEEE, KEMA, ANSI, UL, CSA

Om du också behöver 2,5 mva transformator namnskylt detaljer, 2,5 mva transformator ritning, 2,5 mva transformator pris eller anpassad transformator, skicka gärna förfrågan till oss! Vår kontaktinformation enligt nedan.

Email: gracejia@zydqjt.com

Whatsapp: plus 8613513222010

Funktioner för 2,5 MVA oljesänkt elektrisk distributionstransformator

1. Bränsletanken har en solid struktur och tål ett trycktest på en atmosfär. Det finns ingen oljekonservator på tanklocket. Hög- och lågspänningskabelkopplingsdosor är svetsade på båda sidor av boxväggen för kabelanslutning. Högspänningsspolen har en märkspänning och en uttagsspänning på 15 procent. Använd en lindningskopplare för att ändra spänningen. När du ändrar spänningen måste du först bryta strömförsörjningen och sedan ta bort vindrutan på lindningskopplaren på boxväggen för att byta kran.

2. Lågspänningssidan av transformatorn får anslutas i en "Y"-form för att bilda en 690-volts strömförsörjning, och kan också anslutas för att bilda en 400-volts strömförsörjning. I kabelkopplingsdosan leds de sekundära terminalerna direkt ut till sex porslinshylsor för användarmodifiering.

3. Hela transformatorn hissas upp med hjälp av klackarna som är svetsade på boxväggen. Transformatorlådans botten är försedd med vagnfästen och på konsolerna finns monteringshål som kan användas för att installera gruvvagnsrullar i gruvor.
